Keysight Integra Vision PA2201A: Prvé výkonové analyzátory kombinujúce presné meranie výkonu s výnimočnými schopnosťami zobrazenia a analýzy

Spoločnosť Keysight Technologies predstavila prvý výkonový analyzátor, ktorý kombinuje presné meranie výkonu so schopnosťami zobrazenia priebehov, akými disponujú dotykovo ovládané osciloskopy. Výkonové analyzátory Keysight IntegraVision uľahčujú inžinierom vo výskume a vývoji, ktorí navrhujú a testujú obvody a zariadenia určené na konverziu elektrického výkonu, pohľad na dynamiku zmien prúdu, napätia a výkonu tak, aby mohli lepšie zmerať a porozumieť správaniu navrhovaných zariadení.

Pri práci na elektronických obvodoch a systémoch pre transformáciu výkonu je potreba dosiahnuť vysokej presnosti merania, aby bolo možné určiť a charakterizovať aj len malé zlepšenie energetickej účinnosti v zariadeniach ako sú výkonové prevodníky a meniče, univerzálne napájacie zdroje, batériové systémy, elektrické systémy lietadiel a vozidiel , osvetľovacie systémy / elektronické predradníky či domáce spotrebiče. Niektoré z dnešných analyzátorov ponúkajú síce dostatočnú presnosť merania, avšak ich používanie je nepohodlné a postrádajú schopnosť charakterizovať dynamické správanie spotreby energie.

S výkonovými analyzátormi Keysight IntegraVision už nebudete pre svoje testovanie potrebovať dva samostatné prístroje (výkonový analyzátor pre presné meranie a osciloskop pre zobrazenie časovo premenných dejov, ako je napríklad správanie zariadenia pri jeho zapnutí alebo výskyt prechodových javov), čím sa významne zníži celková zložitosť testovania a skráti doba potrebná pre úplnú charakterizáciu meraného zariadenia.

Výkonové analyzátory Keysight IntegraVision sú ideálne pre inžinierov v oblasti výskumu a vývoja, ktorí chcú rýchlo a interaktívne merať spotrebu striedavého i jednosmerného výkonu, účinnosť premeny výkonu, prevádzkové reakcie zariadenia na rôzne podnety a všeobecné parametre ako sú frekvencie, fázy a harmonické zložky - všetko sa základnou presnosťou 0,05% a rozlíšením 16 bitov. So vzorkovacou rýchlosťou 5 MSA / s šírkou pásma 2 MHz umožňujú nové analyzátory charakterizovať aj veľmi rýchle zmeny spotreby energie v rozsahu výkonov od mW do 100 kW.

Vďaka galvanicky oddeleným vstupom až do 1000 Vrms (CAT II) a so širokými možnosťami nastavenia vstupných rozsahov, umožňujú analyzátory Keysight IntegraVision riešiť zároveň niekoľko rôznych testovacích scenárov. Analyzátory majú možnosť priameho merania prúdov na vstupoch 2 a 50 Arms a tiež možnosť pripojenia externých prúdových sond a prevodníkov.

Analyzátory Keysight IntegraVision predstavujú výkonné riešenie umožňujúce:

• zobraziť prechodové javy, nábehový prúd a zmeny stavu zariadenia vďaka vysokorýchlostnému digitalizéru, zachycujúcemu v reálnom čase napätie, prúd a výkon;
• analyzovať výkonové straty v časovej i frekvenčnej doméne;
• získať nové poznatky vďaka prehľadnému zobrazeniu parametrov a ich správaniu v čase na kapacitnej dotykovej obrazovke s vysokým rozlíšením.

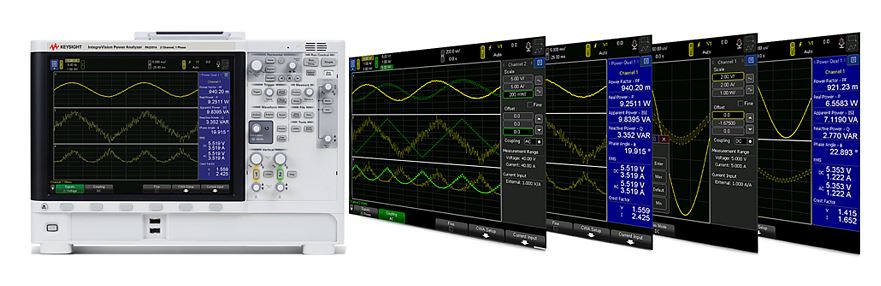

Užívateľské rozhranie výkonových analyzátorov Keysight IntegraVision je založené na technológii používanej v osciloskopoch Keysight 6000x, vrátane 12,1-palcovej kapacitnej dotykovej obrazovky. Vývoj tohto nového užívateľského rozhrania bol sprevádzaný rozsiahlou spoluprácou so zákazníkmi pôsobiacimi v prostredí výskumu a vývoja a výsledkom je intuitívne používateľské prostredie, ktoré umožňuje inžinierom získať potrebné údaje v priebehu niekoľkých minút.
