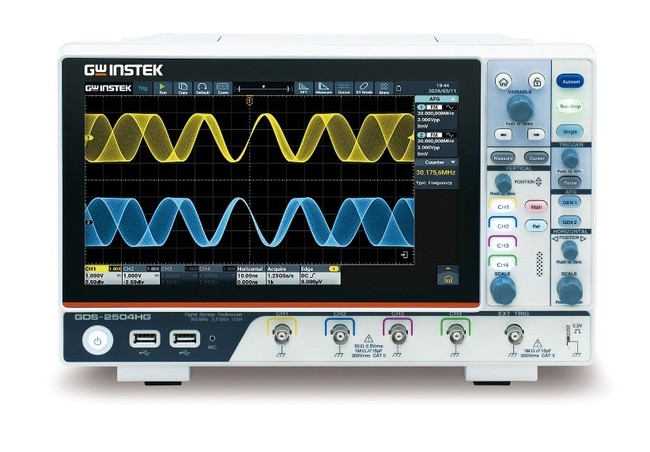

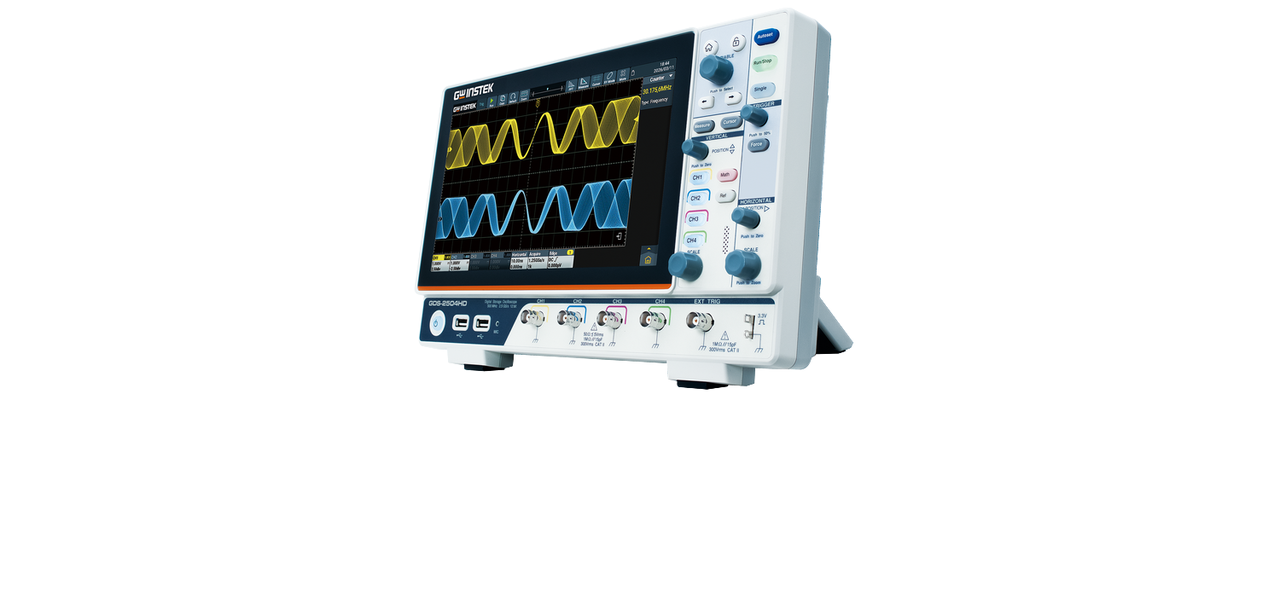

12-bitové osciloskopy GW Instek GDS-2000HD/HG

22.07.2026 12:54

Merania v laboratóriu vyžadujú vysokú presnosť – často na úkor veľkosti a ceny. Testovanie v teréne vyžaduje nízku hmotnosť a prenosnosť – obvykle však na úkor presnosti. Vzdelávacie inštitúcie musia kvôli obmedzeným rozpočtom často zľaviť z funkcií. Inými slovami, je ťažké mať všetko.

Osciloskopy GW Instek GDS-2000HD/HG s 12-bitovým hardvérovým rozlíšením a kompaktnými rozmermi spĺňajú požiadavky všetkých scenárov použitia a zároveň ponúkajú vynikajúci pomer ceny a výkonu spolu s inovatívnym užívateľským prostredím založeným na systéme Android.

Kľúčové vlastnosti:

Šírka pásma 250, 350 a 500 MHz
Vertikálna presnosť ≥ 5 mV ± 1,5%
Horizontálna presnosť ±1 ppm
Maximálna vzorkovacia rýchlosť 2,5 GSa/s
Pamäť: 500 Mbodov (350/500 MHz), 100 Mbodov (250 MHz)
V štandarde trigrovanie a dekódovanie 5 sériových zberníc: RS232/UART, I2C, SPI, CAN, LIN
10,1“ multi-touch displej
Napájanie cez USB-C

Prehľad dostupných modelov:

Model	GDS-2504HD	GDS-2504HG	GDS-2354HD	GDS-2354HG	GDS-2254HD	GDS-2254HG
Šírka pásma	500 MHz	500 MHz	350 MHz	350 MHz	250 MHz	250 MHz
Počet kanálov	4 + Ext.	4 + Ext.	4 + Ext.	4 + Ext.	4 + Ext.	4 + Ext.
Dížka pamäte	500 Mbodov	500 Mbodov	500 Mbodov	500 Mbodov	100 Mbodov	100 Mbodov
Vzorkovacia rýchlosť	2,5 GSa/s	2,5 GSa/s	2,5 GSa/s	2,5 GSa/s	2,5 GSa/s	2,5 GSa/s
Arbitrary generátor	-	50 MHz	-	50 MHz	-	50 MHz

Presnosť merania

12-bitové hardvérové rozlíšenie: Na detailoch záleží – rozlúčte sa s hrubými priebehmi plnými kvantizačného šumu. GDS-2000HD/HG sú vybavené novo navrhnutým 12-bitovým A/D prevodníkom, ktorý poskytuje 4096 úrovní vertikálnej kvantizácie.

Vertikálna presnosť 1,5 %: verná reprodukcia bez kompromisov. Tým je zaistené, že to, čo vidíte na obrazovke, presne zodpovedá tomu, čo sa deje v testovanom obvode.

Horizontálna presnosť 1 ppm: Presnosť časovej základne je základom frekvenčnej a fázovej analýzy. Väčšina konkurentov ponúka presnosť 5 ppm alebo 10 ppm, ale model GDS-2000HD/HG s presnosťou interného hodinového signálu 1 ppm je najspoľahlivejším riešením na overovanie časovania.

Analýza „všetko v jednom“

Už nemusíte platiť navyše za základné funkcie. Najčastejšie používané nástroje sú súčasťou štandardnej výbavy a poskytujú skutočne komplexné meracie riešenie „všetko v jednom“:

Štandardné dekódovanie 5 sériových protokolov: Integrované funkcie spúšťania a dekódovania protokolov RS232/UART, I2C, SPI a bežne používaných automobilových a priemyselných protokolov CAN a LIN.

Analýza FFT na milióne vzoriek: Poskytuje bezprecedentné vertikálne a horizontálne rozlíšenie pre analýzu vo frekvenčnej doméne, čo umožňuje jednoduchú identifikáciu zdrojov elektromagnetického rušenia (EMI) a skrytého šumu.

Komplexná analýza parametrov meraného signálu: 14 možností nastavenia spúšťania a 43 automatických meraní (vrátane štatistických funkcií), integrovaný digitálny voltmeter (DVM), šesťmiestny čítač frekvencie a digitálne filtre.

Ideálne na meranie v teréne

Prenosné laboratórium: vďaka svojej nízkej hmotnosti iba 3,2 kg nie ste viazaní len na svoj laboratórny stôl. Podpora napájania cez USB-C vám umožňuje jednoducho vykonávať meranie v teréne – stačí si so sebou zobrať powerbanku.

Modely HG (vstavaný arbitrary generátor)

Generátor ľubovoľných priebehov s frekvenciou 50 MHz: 28 vstavaných bežne používaných priebehov, vrátane matematických, lekárskych a trigonometrických funkcií.

Kopírovanie priebehov jedným kliknutím: Pomocou generátora je možné priamo a dokonale reprodukovať reálne priebehy zachytené osciloskopom.

Analýza frekvenčnej odozvy (Bode plot): Nevyhnutný nástroj pre návrhárov napájacích zdrojov, ktorý umožňuje intuitívnu analýzu stability systému a fázových rezerv spínaných napájacích zdrojov a filtračných obvodov.
