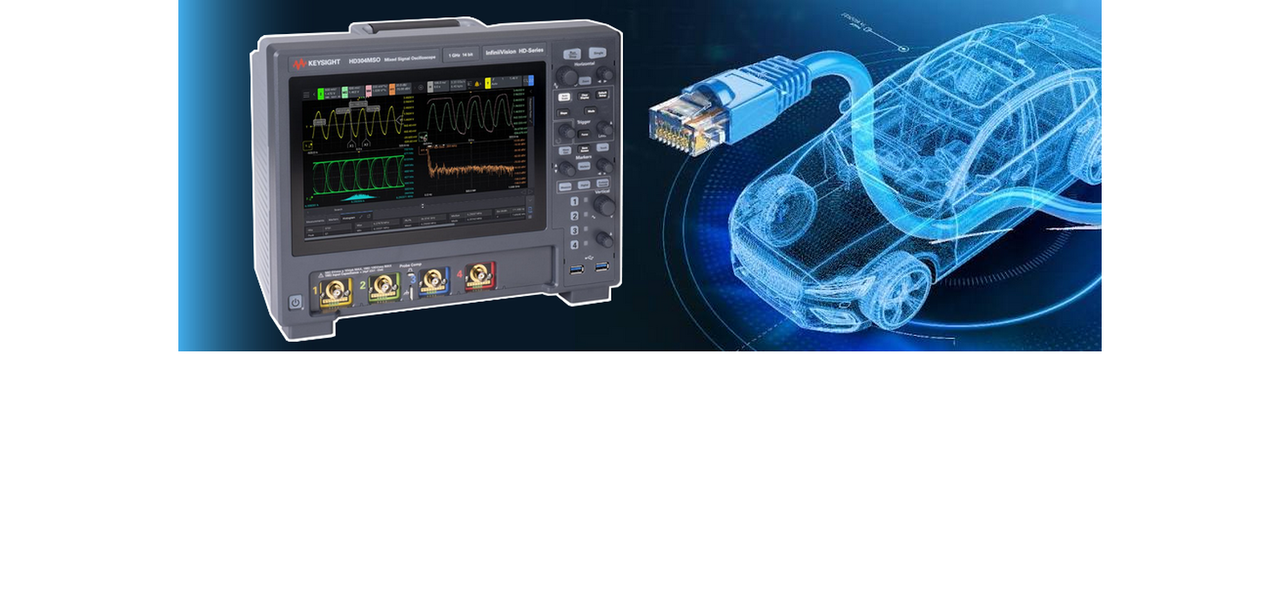

Veľa nových funkcií pre osciloskopy Keysight HD3

Nový firmware 10.50 pre osciloskopy Keysight HD3 prináša celý rad vylepšení. Tu je zhrnutie tých najdôležitejších z nich"

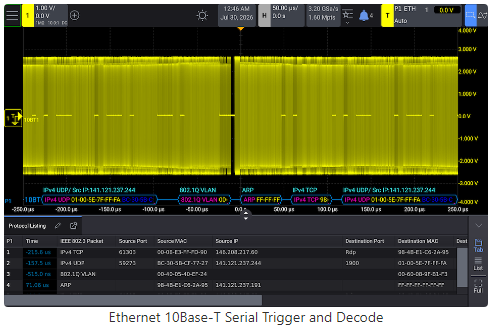

Aplikácia HD300ETHA na dekódovanie a trigrovanie Ethernetu

Osciloskopy Keysight HD3 teraz podporujú dekódovanie protokolu a spúšťanie na zberniciach Ethernet 10/100Base-T:

• Spúšťanie na: Errors, Generic Packets a Payloads, Arp, IPv4/6, 802.1Q a 802.ad.
• Zobrazenie: port, packet, IP, MAC, CRC, Checksum a Error s možnosťou zobrazenia obsahu v samostatnom okne

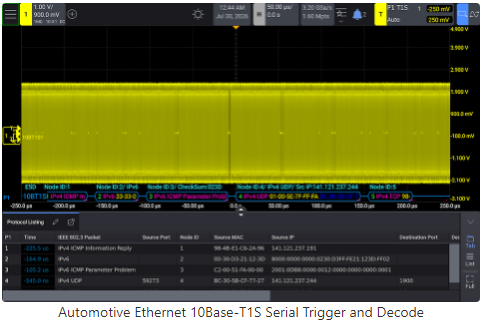

Analýza Automotive Ethernet 10Base-T1S

Vylepšená aplikácia HD300AUTB na testovanie automobilových zberníc teraz umožňuje analyzovať okrem zberníc CAN, CAN FD, CAN XL, SENT a LIN aj Automotive Ethernet 10Base-T1S.

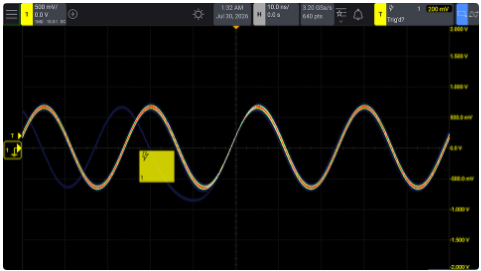

Real Time Zone Triggering

Nová funkcia real-time zone trigger plne využíva potenciál pokročilej architektúry digitálneho spúšťania v osciloskopoch HD3. Na rozdiel od softvérového alebo FPGA-riadeného zónového spúšťania vykonáva osciloskopy Keysight HD3 spúšťanie priamo v meracom reťazci s rýchlosťou neuveriteľných 6.400.000.000 testov za sekundu. Čo to znamená pre používateľov? Akýkoľvek signál, ktorý prejde definovanou zónou, je možné spoľahlivo detekovať a spustiť naň záznam, a to aj v prípade veľmi riedko sa vyskytujúcich udalostí.

Ďalšie vylepšenia

• Digitálny voltmeter (DVM) – zvýšenie počtu DVM z 1 na 4, zvýšenie rozlíšenia na 4 ½ miesta
• Ukladanie na sieťové disky – z aplikácie File Explorer je teraz možné pripojiť a pristupovať na sieťové disky

Poslednú verziu firmvéru pre osciloskopy Keysight HD3 si môžete stiahnuť TU.

Podrobné informácie o HD3 firmware 10.50 nájdete v 10.50 Firmware Release Notes
