AE Techron HVR 1000: Vysokonapäťový tester zvlnenia napätia pre elektromobilitu a letectvo

Riešenie pre náročné testovacie scenáre

S nástupom elektromobility a elektrifikovaných leteckých systémov sa zvyšujú aj požiadavky na presné testovanie vysokonapäťových komponentov. Jedným z kľúčových parametrov je zvlnenie tzv. ripple - rýchle a opakujúce sa kolísanie napätia superponované na DC signál. Taká fluktuácia môže negatívne ovplyvniť spoľahlivosť, elektromagnetickú kompatibilitu (EMC) i bezpečnosť zariadenia. Spoločnosť AE Techron preto prichádza s pokročilým testovacím systémom HVR 1000, ktorý je navrhnutý práve pre tieto náročné testy.

Čo je HVR 1000?

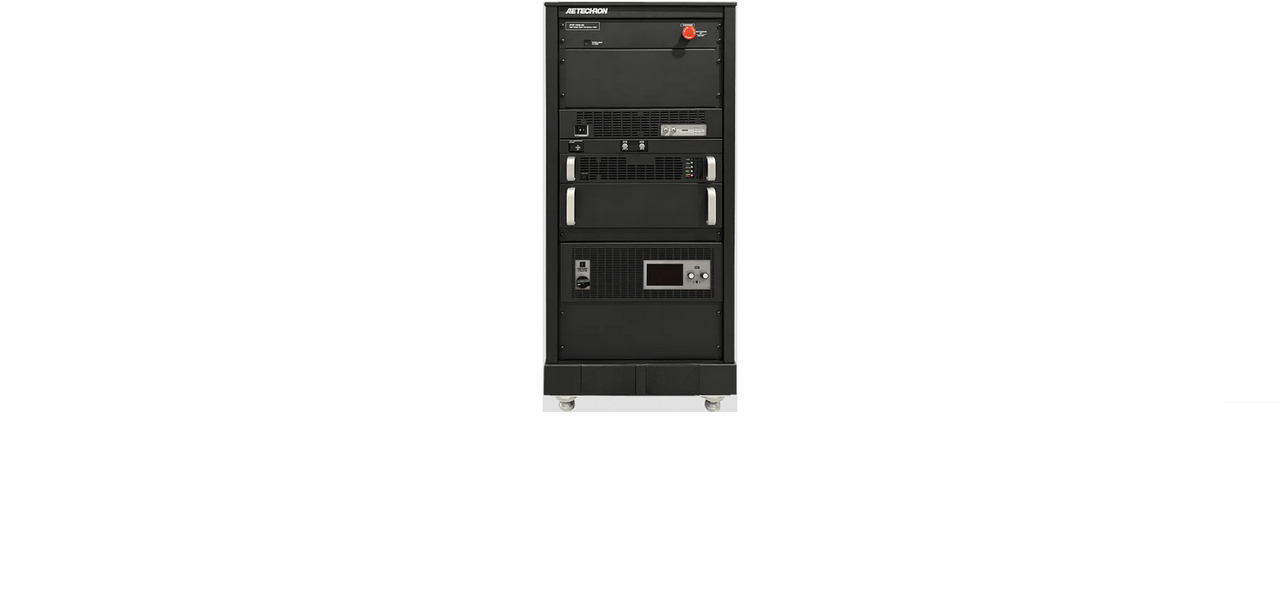

AE Techron HVR 1000 je kompletný vysokonapäťový ripple testovací systém určený na overovanie odolnosti EV komponentov voči zvlneniu napätia v rozsahu od 10 Hz do 200 kHz, s výstupom až 50 Vp a 200 Ap. Vďaka výstupnému napätiu až 1000 VDC a výkonu až 60 kW dokáže systém testovať široké spektrum aplikácií v automobilovom aj leteckom priemysle.

Kľúčové vlastnosti a výhody

1. Vysoká flexibilita a presnosť

HVR 1000 podporuje generovanie ľubovoľných tvarov priebehu signálov (sínusových, trapézových, obdĺžnikových aj užívateľom definovaných) s presnou reguláciou frekvencie i amplitúdy. Dokáže presne replikovať štandardizované aj reálne priebehy zvlnenia vrátane harmonických zložiek – to je kľúčové napr. pre normy Stellantis C_ET_03_HV_V alebo VW EHV-08.

2. Kompatibilita s priemyselnými štandardmi

Systém spĺňa alebo podporuje širokú škálu medzinárodných noriem, vrátane:

• ISO 21498-2
• MBN LV123
• VW 80300 a VW 80303
• MAN CVS 43:2021-01
• Stellantis CS.00245

3. Bezpečnosť a ochrana zariadenia

Systém je vybavený viacstupňovou ochranou proti prepätiu, preťaženiu a prehriatiu. V prípade poruchy automaticky zastaví výstup a ochráni tak testované zariadenie. Vďaka rýchlemu vypnutiu a presnému riadeniu napätia je HVR 1000 ideálny aj pre citlivé komponenty, ako sú BMS alebo trakčné meniče.

4. Pripravený pre budúcnosť

Okrem hlavného modelu je k dispozícii aj variant HVR 1000RG, ktorý funguje ako samostatný generátor zvlnenia – ideálny pre laboratóriá, ktoré už vlastnia výkonné DC zdroje. Obe varianty používajú softvér 3110A, ktorý obsahuje rozsiahlu knižnicu viac ako 3600 testovacích štandardov.

HVR 1000 predstavuje moderné, výkonné a bezpečné riešenie pre testovanie vplyvov vysokonapäťového zvlnenia v oblasti elektromobility a letectva. Jeho flexibilita, štandardizované testy a pokročilé možnosti generovania signálov z neho robí ideálnu voľbu ako pre vývojové laboratóriá, tak aj pre certifikačné testovanie.

Ďalšie informácie môžete nájsť aj na stránkach výrobcu AE Techron TU.
