Ako precízne merať šum a zvlnenie na napájacích obvodoch mikrokontrolérov?

Návrh napájacích obvodov pre mikrokontroléry nie je nič jednoduché. Používaním čoraz väčšieho počtu mikrokontrolérov rastú požiadavky na ich napájanie. Aby bola zachovaná rozumná spotreba energie, bolo nutné znížiť ich napájacie napätie. Mnoho dnešných mikrokontrolérov má napájanie 3,3 V, 1,8 V alebo dokonca len 1,1 V. Ako sa úroveň napájacieho napätia zmenšila, zúžili sa aj tolerancie jeho hodnôt. Namiesto predtým bežnej tolerancie 10% sa dnes pohybujeme skôr v intervale 1% až 5%.

Preto je nutné starostlivo kontrolovať kvalitu a integritu jednosmerných napájacích rozvodov vo svojom návrhu. Na týchto napäťových rozvodoch sa vyskytuje zvlnenie, šum a prechodové javy, a ak ich chcete efektívne potlačiť, musíte ich najskôr správne a presne zmerať. Cieľom je zabezpečiť čo „najčistejší“ napájací signál. V zásade je potrebné merať stále menšie a rýchlejšie striedavé zložky, ktoré sa vyskytujú na jednosmerných signáloch.

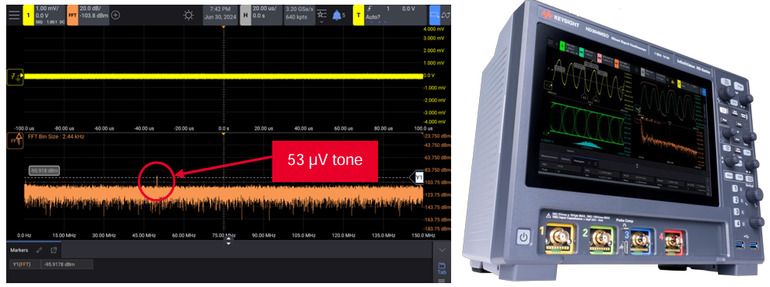

Pomocou power rail sondy Keysight N7020A a 14-bitového osciloskopu Keysight radu HD3 je jednoduchšie nájsť a analyzovať rušivé signály na jednosmerných rozvodoch napájania. Uvidíte tak aj signály a javy, ktoré pre vás boli predtým nezmerateľné. V aplikačnom dokumente „5 Tips for Measuring Ripple and Noise“, ktorý je na stiahnutie nižšie, sa dozviete, ako čo najpresnejšie testovať napájacie vedenia vo vašom návrhu.
