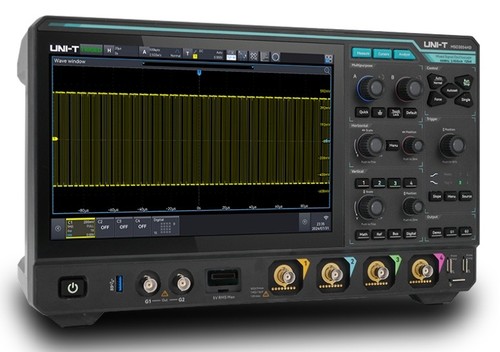

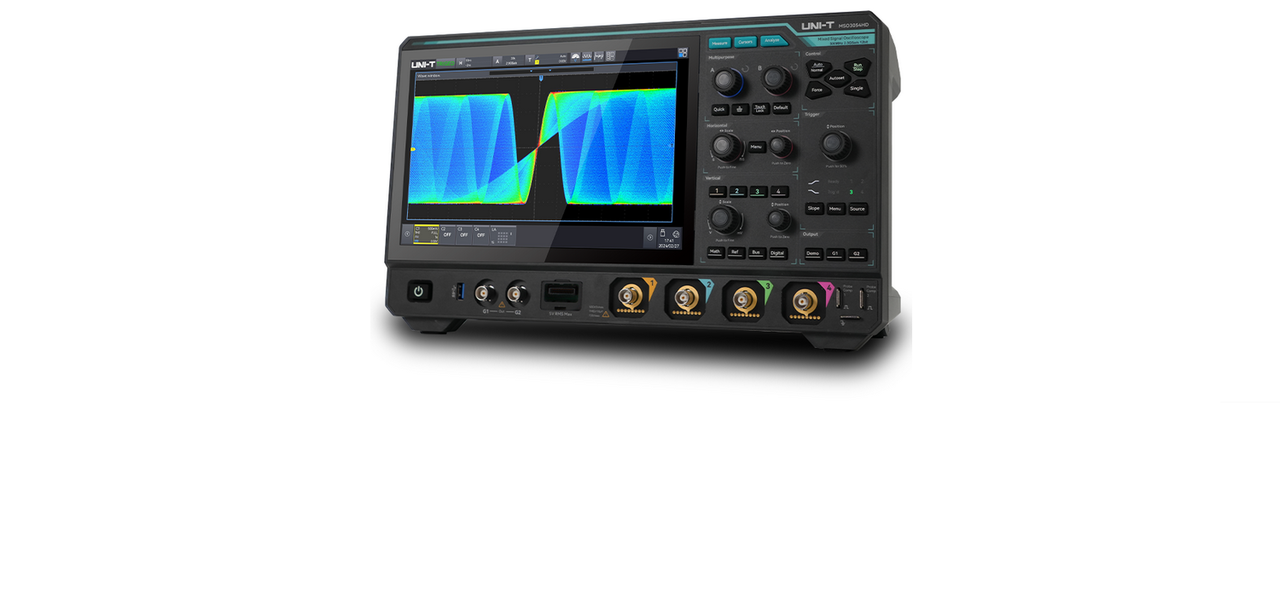

Nové 12-bitové osciloskopy UNI-T MSO3000HD

Spoločnosť UNI-T predstavila nový rad osciloskopov s vysokým rozlíšením MSO3000HD so 4 analógovými kanálmi, 16-kanálovým logickým analyzátorom a dvojkanálovým generátorom ľubovoľných priebehov. Vďaka 12-bitovému ADC prevodníku R12™ poskytujú detailné zobrazenie signálov, pričom pomocou technológie ERES (Enhanced Resolution) je možné dosiahnuť až 16-bitové rozlíšenie. Osciloskopy majú maximálnu vzorkovaciu frekvenciu 2,5 GVz./s, záznamovú pamäť 500 Mbodov a rýchlosť merania až 1.500.000 stôp/s, čo zaisťuje precíznu a spoľahlivú analýzu signálov aj v náročných aplikáciách.

Rad MSO3000HD zahŕňa tri modely:

• MSO3024HD 4 kanály 12-bitov frekvenčný rozsah 200 MHz
• MSO3034HD 4 kanály 12-bitov frekvenčný rozsah 350 MHz
• MSO3054HD 4 kanály 12-bitov frekvenčný rozsah 500 MHz

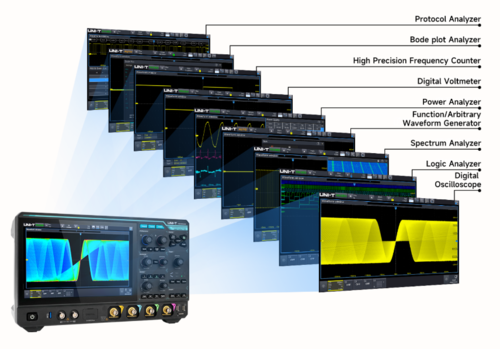

Osciloskopy UNI-T MSO3000HD sú vybavené 12-bitovými A/D prevodníkmi s možnosťou zvýšenia rozlíšenia až na 16 bitov pomocou režimu ERES (Enhanced Resolution). Prístroje taktiež ponúkajú oveľa viac než len štandardné funkcie osciloskopu. Poskytujú aj funkcie analyzátora protokolov, zobrazenie Bode diagramu, generátora funkcií a ľubovoľných priebehov, čítača, digitálneho voltmetra, analyzátora výkonu, logického analyzátora (16 kanálov) a spektrálneho analyzátora.

Osciloskop ponúka 54 typov automatických meraní, pokrývajúcich rôzne parametre napätia, frekvencie, fázy alebo výkonu. Nechýbajú ani pokročilé funkcie pre štatistické vyhodnotenie merania a vizualizáciu trendov pomocou grafov.

Analyzátor protokolov podporuje 12 rôznych zberníc, vrátane UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I2S (Audio-I2S, Audio-LJ, Audio-RJ), MIL-STD-1553, ARINC 429 a Manchester. Dokáže dekódovať až 200 miliónov dátových bodov za menej ako 1 sekundu a umožňuje súčasnú analýzu až štyroch zberníc súčasne, čím poskytuje rýchle a komplexné riešenie na analýzu protokolov v sofistikovaných systémoch.

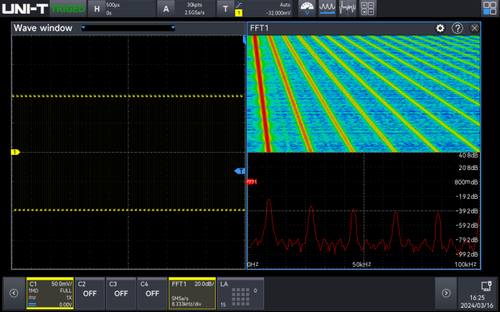

Spektrálny analyzátor využíva technológiu hardvérovo akcelerovanej FFT s dĺžkou až 4 miliónov bodov, pričom táto analýza môže prebiehať súčasne až na 4 kanáloch. Funkcie na vyhľadávanie signálov, markery vo frekvenčnom spektre a zobrazenie vo formáte „waterfall“ umožňujú detailnú analýzu aj veľmi zložitých signálov.
