Nové 16-bitové osciloskopy
PicoScope 5000E

29.05.2026 09:25

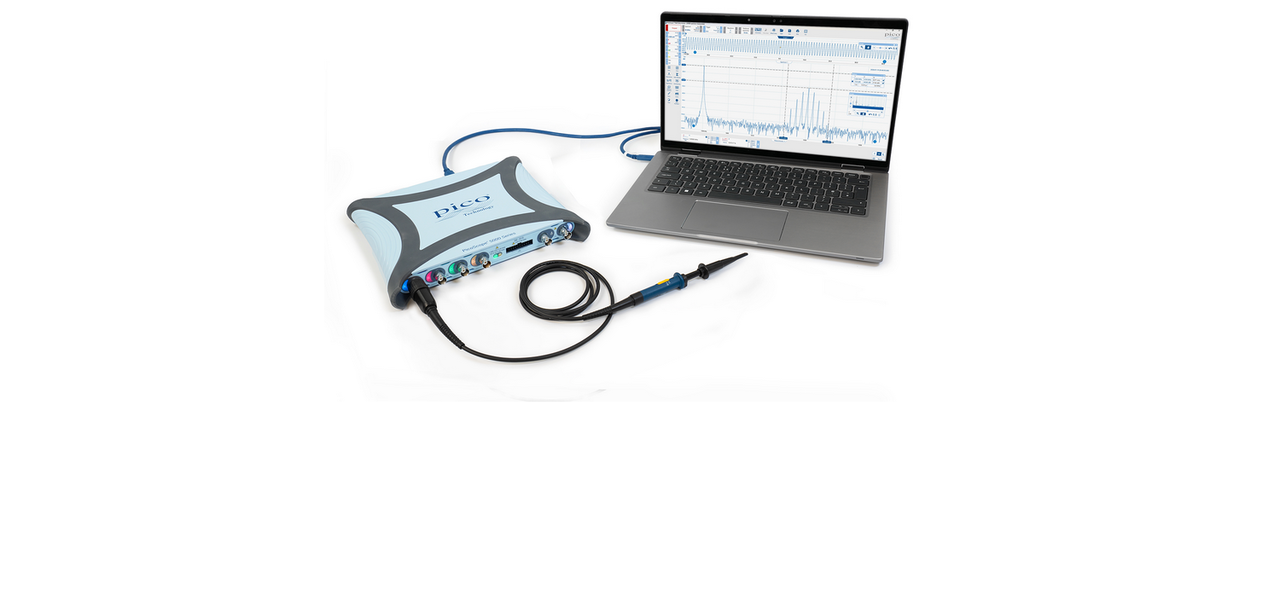

Spoločnosť Pico Technology predstavuje nový rad kompaktných osciloskopov PicoScope 5000E s rozhraním USB-C, ktorý je určený na meranie signálov s malou amplitúdou. Rad PicoScope 5000E ponúka skutočné 16-bitové rozlíšenie so šírkou pásma až 200 MHz, vzorkovacou frekvenciou 2,5 GSa/s a pamäťou pre záznam 1 GSa. Modely radu PicoScope 5000E Plus pridávajú navyše prepínateľný 8-bitový vysokorýchlostný režim so šírkou pásma až 500 MHz, vzorkovacou frekvenciou 5 GSa/s a 2 GSa pamäte.

Meranie s nízkym šumom a vysokým dynamickým rozsahom

Je celý rad aplikácií, kde je potrebné merať malé signály na pozadí veľkého šumu: zvlnenie na úrovni milivoltov na jednosmerných napájacích rozvodoch, výstupy senzorov s nízkou úrovňou signálu, presné analógové predzosilňovače či lekárska elektronika, kde aj ojedinelá anomália môže mať rovnaký význam ako hlavný priebeh.

Rad PicoScope 5000E so 16-bitovým rozlíšením ponúka bezkonkurenčnú úroveň šumu pod 22 μV RMS. Vysoký dynamický rozsah osciloskopov pomáha používateľom maximalizovať využiteľné rozlíšenie a odhaliť tak komponenty s malou amplitúdou, zvlnenie, skreslenie a anomálie, ktoré môžu zostať osciloskopom s nižším rozlíšením alebo s vyšším šumom skryté.

Špecifikácie a hlavné prednosti

Najnovšie prírastky osciloskopov PicoScope spájajú špičkovú technológiu s užívateľsky prívetivým designom. Medzi ich kľúčové vlastnosti patria:

Skutočné 16-bitové rozlíšenie: Šírka pásma až 200 MHz, vzorkovacia frekvencia až 2,5 GSa/sa 1 GSa pamäte pre záznam priebehov meraného signálu.

Modely 5000E Plus s vysokorýchlostným režimom: Prepínateľný 8-bitový režim zvyšuje šírku pásma až na 500 MHz, vzorkovanie na 5 GSa/sa pamäť na 2 GSa na meranie signálov s vyššou frekvenciou.

Vstupné obvody s extrémne nízkym šumom: úroveň šumu nižšia ako 22 μV RMS na meranie signálov s malou amplitúdou.

Dlhá záznamová pamäť: 1 GSa pamäte pri štandardných modeloch, zdvojnásobená na 2 GSa pri modeloch Plus v 8-bitovom režime.

7 prístrojov v 1: Osciloskop, FFT spektrálny analyzátor, 14-bitový generátor arbitrary signálov (AWG) s rýchlosťou 200 MSa/s, generátor funkcií, frekvenčný čítač, protokolový analyzátor a logický analyzátor (pri modeloch MSO).

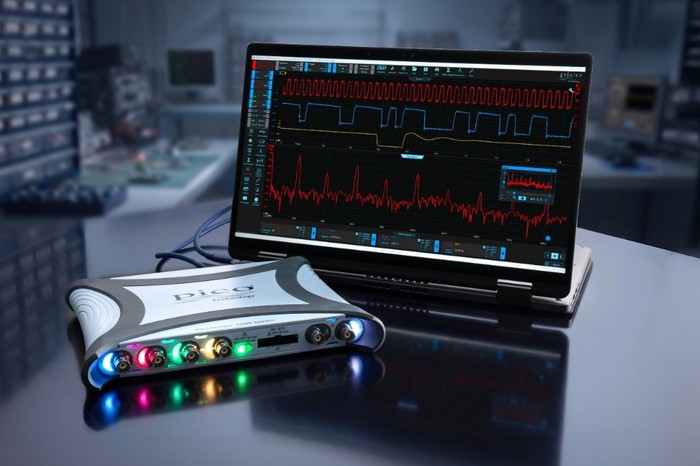

Prenosné prevedenie s rozhraním USB-C: Kompaktné zariadenie pripojené cez rozhranie SuperSpeed USB 3.0 typu C.

Podpora PicoSDK®: Ovládajte PicoScope 5000E pomocou API a vytvárajte vlastné aplikácie v jazykoch C, C#, C++, Python, MATLAB alebo LabVIEW.

Softvér PicoScope 7 mení radu PicoScope 5000E na univerzálnu testovaciu platformu s doživotnými aktualizáciami softvéru, ktorý sa neustále vyvíja a rozširuje o nové funkcie. Na ladenie a overovanie obsahuje PicoScope 7 viac ako 40 dekodérov sériových protokolov, pokročilé matematické kanály, automatizované merania vrátane analýzy výkonu, maskové testy a mnohé ďalšie funkcie.

Dostupné varianty

Osciloskopy radu PicoScope 5000E/5000E Plus sú k dispozícii v 4 kanálovej alebo 4+16 kanálovej (MSO) verzii. Ceny osciloskopov PicoScope 5000E začínajú už od 2.175,- EUR bez DPH.

Model #	5462E	5462E MSO	5463E	5463E MSO	5464E	5464E MSO
No. of channels	4	4 + 16	4	4 + 16	4	4 + 16
Bandwidth 16-bit mode	60 MHz	60 MHz	100 MHz	100 MHz	200 MHz	200 MHz

Model #	5462E+	5462E+ MSO	5463E+	5463E+ MSO	5464E+	5464E+ MSO
No. of channels	4	4 + 16	4	4 + 16	4	4 + 16
Bandwidth 16-bit mode	60 MHz	60 MHz	100 MHz	100 MHz	200 MHz	200 MHz
Bandwidth 8-bit mode	200 MHz	200 MHz	350 MHz	350 MHz	500 MHz	500 MHz
