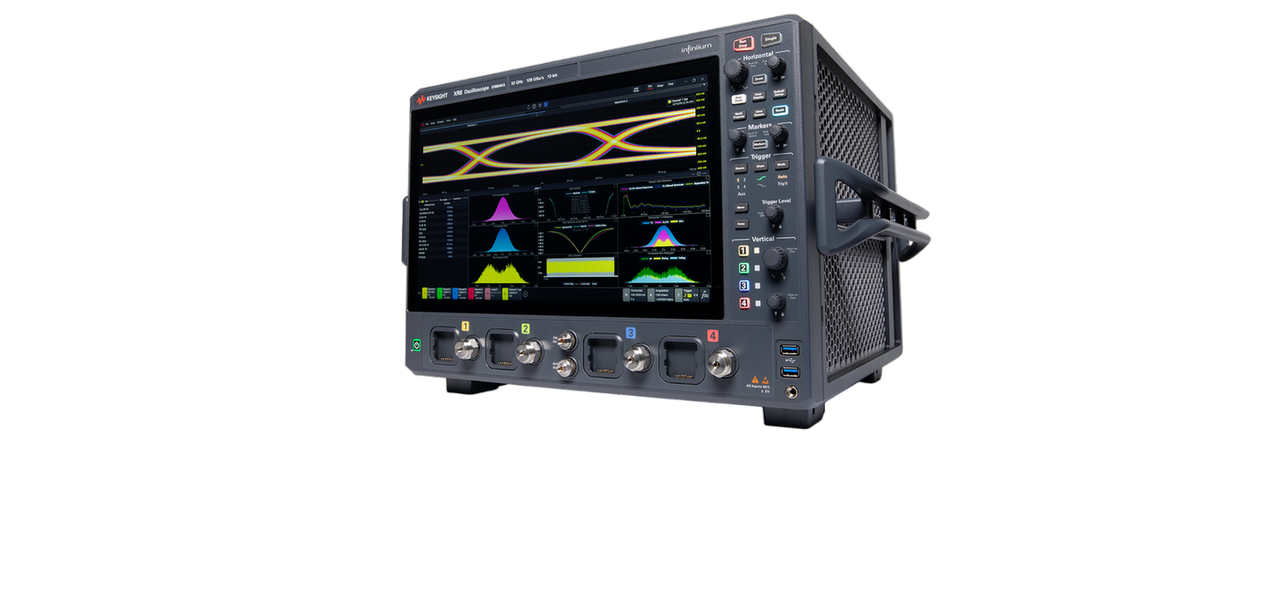

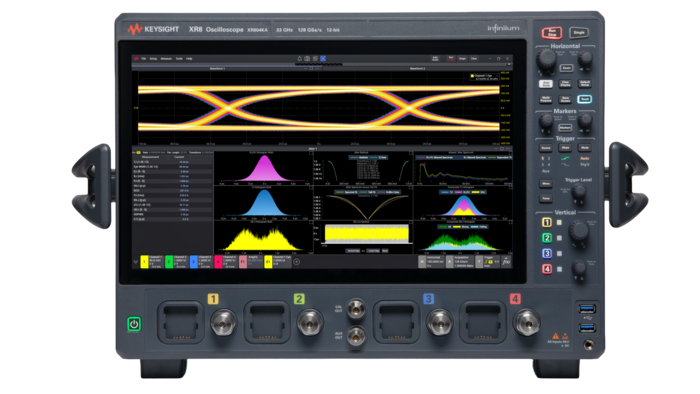

Osciloskopy Keysight Infiniium XR8

Spoločnosť Keysight predstavuje nový rad osciloskopov
Infiniium XR8, prelomovú platformu real-time osciloskopov určenú na zásadné urýchlenie validácie vysokorýchlostných digitálnych zberníc a vykonávanie testov zhody.

Vďaka šírke pásma až 33 GHz, A/D prevodníkom s natívnym 12-bitovým rozlíšením, vzorkovacou frekvenciou 128 GSa/s na každom kanáli a pamäťou až 8 Gbodov/kanál poskytuje rad XR8 nekompromisnú presnosť merania, veľmi nízky šum a výkonný softvér na spracovanie a analýzu nameraných dát.

Najdôležitejšie vlastnosti

• Šírka pásma 8 až 33 GHz
• Unikátny dizajn vstupných obvodov v spojení s 12-bitovým A/D prevodníkom poskytujú veľmi nízku úroveň šumu, lepšiu ENOB a výnimočnú vernosť zachytenia meraného signálu
• Nová softvérová platforma Infiniium 2026 s rýchlejším viacjadrovým spracovaním
• Menšie rozmery, nižšia spotreba energie a optimalizovaný manažment tepla na použitie v laboratórnom prostredí
• Spracovanie meraní poháňané vlastnými ASIC obvodmi, rýchle vnútorné prenosy dát a efektívne riadenie pamäte nameraných vzoriek

Kľúčové parametre

• Šírka pásma 8 až 33 GHz (celkom 9 modelov)
• A/D prevodníky s natívnym rozlíšením 12 bitov
• 4 kanály
• Vzorkovacia rýchlosť 128 GSa/s na kanál
• Pamäť až 8 Gbodov/kanál (štandardne 1 Gbodov/kanál)
• Možnosť dodatočného rozšírenia (upgradu) šírky pásma aj záznamovej pamäte

S rýchlym vývojom štandardov rozhrania, ako sú USB, DisplayPort alebo DDR, a ich stále väčšou rýchlosťou a zložitosťou sa inžinieri stretávajú s menšími rezervami v návrhoch obvodov, vyššími rýchlosťami prenosu dát a požiadavkami na skrátenie doby vývoja. Výsledkom týchto tlakov sú dlhšie validačné cykly, znížená tolerancia voči šumu a rastúce nároky na laboratórne vybavenie. Osciloskopy Infiniium XR8 tieto výzvy riešia úplne novou hardvérovou a softwarovou architektúrou optimalizovanou pre dnešné vysokorýchlostné digitálne zbernice a nové štandardy. Vďaka osciloskopom Infiniium XR8 skrátite dni testovania na iba hodiny.

Rad XR8 obsahuje novo navrhnuté vstupné ASIC obvody a integrovaný A/D prevodník spolu s DSP obvodmi, vďaka čomu zachováva maximálnu integritu signálu, zlepšuje presnosť časovania a poskytuje konzistentné a opakovateľné merania vysokorýchlostných dátových zberníc. Schopnosť zachytiť s maximálnou vernosťou aj tie najrýchlejšie signály je kritická pre overovanie dnešných vysokorýchlostných dátových rozhraní, kde môže aj malé zhoršenie kvality signálu priamo ovplyvniť výkonnosť celého systému a spôsobiť nekompatibilitu s predpísanými štandardmi.

Úplne prepracovaná mechanická architektúra osciloskopu zlepšuje chladenie kritických elektronických častí, znižuje spotrebu elektrickej energie a minimalizuje hluk pri zachovaní kompaktných rozmerov a malej hmotnosti. To umožňuje používať tieto vysoko výkonné osciloskopy aj v stiesnených laboratórnych podmienkach pri zachovaní akustického komfortu.

Rad XR8 využíva novú softvérovú platformu Infiniium 2026, ktorá poskytuje rýchlejšiu odozvu, lepšiu stabilitu a zjednodušené pracovné postupy. Moderné užívateľské prostredie ponúka flexibilné možnosti nastavenia užívateľského rozhrania, vylepšenú vizualizáciu meraní a nástroje na zvýšenie produktivity, ako sú funkcie drag and drop alebo integrovaný záznamník SCPI.

Nová hardvérová a softvérová platforma spoločne ponúkajú:

Maximalizácia rezervy pri vykonávaní testov a skvelá signálová integrita

Jitter iba 13 fs rms a šum nižší ako 130 µV pri šírke pásma 8 GHz zaisťujú výnimočnú vernosť zachytenia meraného signálu, čo umožňuje spoľahlivú validáciu vysokorýchlostných rozhraní vrátane USB4v2, DisplayPort 2.1 a DDR5.

Zrýchlenie vykonávania validácií nových technológií

Nové A/D prevodníky spojené s DSP obvodmi v kombinácii so softvérom Infiniium 2026 až trikrát zrýchľujú akvizíciu a analýzu dát, čím sa výrazne skracuje validačný cyklus a zrýchľuje vykonávanie testov nových technológií.

Kompaktný a tichý prístroj pre laboratórne prostredie

Nižšia spotreba energie, vylepšený manažment tepla a zníženie hluku umožňuje osciloskopy Keysight XR8 používať aj v stiesnenom laboratórnom prostredí bez narušenia komfortu obsluhy. Ďalšie informácie o nových osciloskopoch Keysight XR8 nájdete TU.
