Osciloskopy Rigol DS9000

10.06.2026 07:46

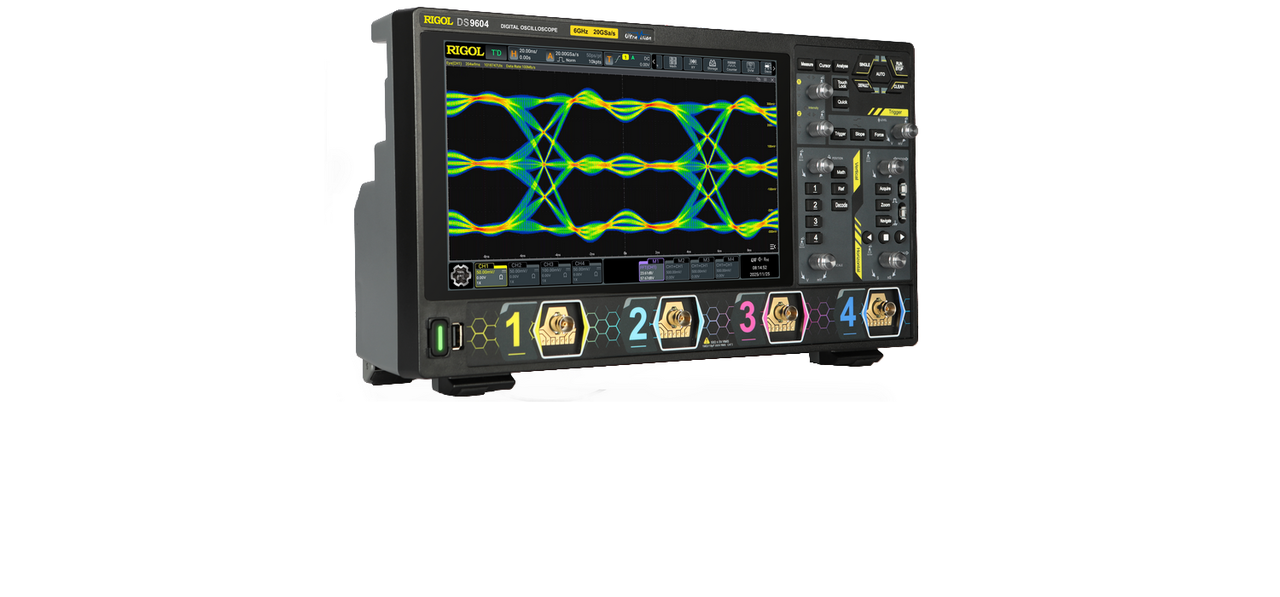

DS9000 je nový rad vysoko výkonných digitálnych osciloskopov od spoločnosti Rigol so šírkou pásma až 6 GHz a vzorkovaním 20 GSa/s. Vďaka použitiu vlastnej čipovej platformy dosahujú vynikajúcu vernosť zachytenia signálu a nízkej úrovne šumu. Sú vybavené veľkým 10,1“ dotykovým displejom s HD rozlíšením a podporujú celý rad pokročilých funkcií pre analýzu signálov.

Hlavné prednosti:

Šírka pásma až 6 GHz a vzorkovanie20 GSa/s
Vstupné elektronické GaN útlmové články namiesto tradičných mechanických
Vlastná čipová sada RIGOL
Záznamová pamäť až 2 Gpts
Maximálna rýchlosť merania až 1.000.000 stôp/s
Eye diagram a analýza jitteru
Testy zhody pre USB2.0, Ethernet, Automotive Ethernet, MIPI D-DHY
Kompaktné rozmery, hmotnosť iba 5,3 kg

Rad Rigol DS9000 obsahuje celkom 5 modelov. Cena začína už na 6.999,- EUR bez DPH:

Model	Šírka pásma	Počet kanálov	Max. vzorkovacia rýchlosť	Max. pamäť
DS9202	2 GHz	2	10 GSa/s	10 Mpts
DS9204	2,5 GHz	4	20 GSa/s	2 Gpts
DS9404	4 GHz	4	20 GSa/s	2 Gpts
MSO9402	4 GHz	2 + 16	20 GSa/s	2 Gpts
DS9604	6 GHz	4	20 Gvz/s	2 Gvz

Pokročilé funkcie:

Dekódovanie sériových zberníc – dekódovanie až 4 zberníc súčasne, štandardne podporované zbernice – RS232/UART, I2C, SPI, CAN, voliteľne rozšíriteľné zbernice – CAN-FD, FlexRay, I2S, LIN, MIL-STD-1553B, SENT

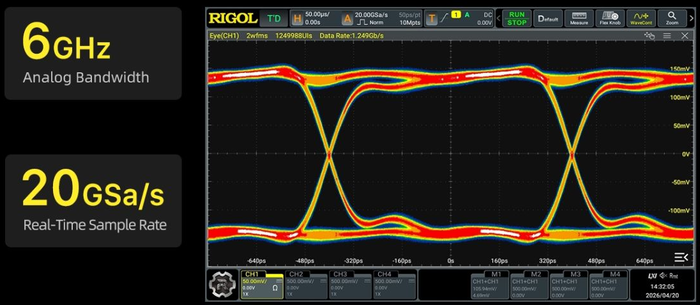

Eye diagram – automatické meranie parametrov eye diagramu, maskové testy

Meranie jitteru vrátane dekompozície na jednotlivé zložky

Testy zhody pre zbernice USB 2.0, Ethernet 100/1000Base-T, MIPI a 100/1000M Automotive Ethernet

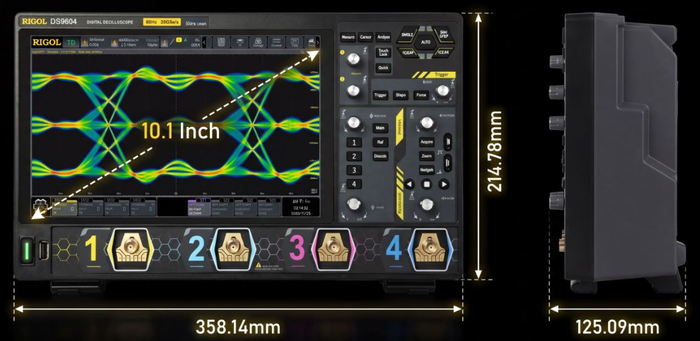

Osciloskopy Rigol DS9000 majú dotykovú obrazovku s uhlopriečkou 10,1“ a HD rozlíšením, , HDMI interface pre pripojenie externej obrazovky, USB a LAN 10/100/1000M komunikačné porty.
