Novinky v sortimentu Pasternack – flexibilní vlnovody a VCO

15.02.2016 06:55

Novinky v sortimentu Pasternack – flexibilní vlnovody a VCO

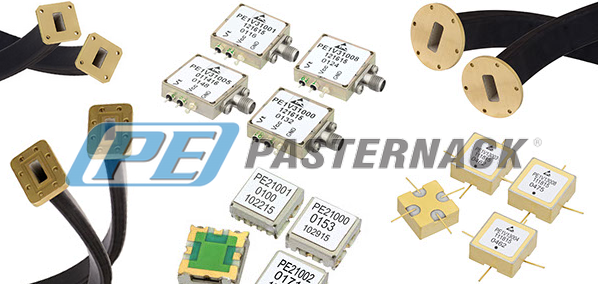

Společnost Pasternack Enterprises nedávno doplnila svou nabídku o nové produkty – flexibilní vlnovody a napěťově řízené oscilátory.

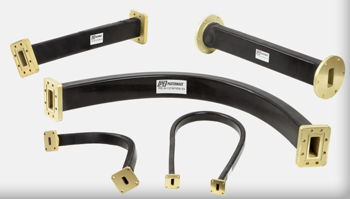

Flexibilní vlnovody jsou tvořeny spirálovitě vinutými postříbřenými pásky s neoprénovým pouzdrem a je možné je v určitém rozsahu ohýbat (v E i H rovině) a kroutit. Konce vlnovodů jsou opatřeny standardními bronzovými přírubami různých typů. Vlnovody jsou dostupné v devíti kmitočtových pásmech ve velikostech od WR-137 (použitelné od 5.85 GHz) do WR-28 (použitelné do 40 GHz) a ve standardních délkách 12, 24 a 36 palců (celkem 36 modelů). V závislosti na velikosti vlnovodu a na kmitočtu se poměr stojatých vln (PSV) na branách vlnovodů pohybuje v rozsahu od 1,05 do 1,35, útlum vlnovodů dosahuje hodnot až okolo 0,07 dB. Flexibilní vlnovody jsou velmi užitečné například při výrobě prototypů, v testovacích laboratořích a obecně při propojování prvků, jejichž umístění znemožňuje použití klasických pevných úseků.

Bližší informace ZDE.

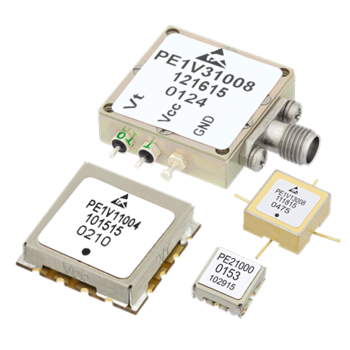

Nové napěťově řízené oscilátory (voltage controlled oscillators – VCO) umožňují nastavovat v určitém rozsahu výstupní kmitočet změnou vstupního řídicího napětí. Rozsah použití těchto obvodů je velmi široký, nově uvedené produkty jsou speciálně určené pro použití například ve fázových závěsech, frekvenčních syntezátorech, funkčních generátorech a dalších zařízeních. Nová řada obsahuje téměř šedesát variant oscilátorů s různými velikostmi pouzdra (pro povrchovou montáž či již zapouzdřené s koaxiálním konektorem) s výstupním kmitočtem v rozsahu od 10 MHz do 11 GHz. Řídicí napětí se může pohybovat v rozsahu od 0 do 20 V, výstupní výkon v rozsahu od 0 do 12,5 dBm a oscilátory je možné používat v širokém rozsahu teplot od -40 do +85 °C. Vybrané modely dosahují výborných hodnot fázového šumu až – 125 dBc/Hz (odstup od nosné 10 kHz). Všechny modely jsou navrženy s ohledem na maximální spolehlivost a splňují podmínky normy MIL-STD-202 pro odolnost vůči vibracím, nárazům a změnám teploty.

Bližší informace ZDE.
