Nové obvodové analyzátory RIGOL DNA5000/DNA6000

25.03.2026 12:30

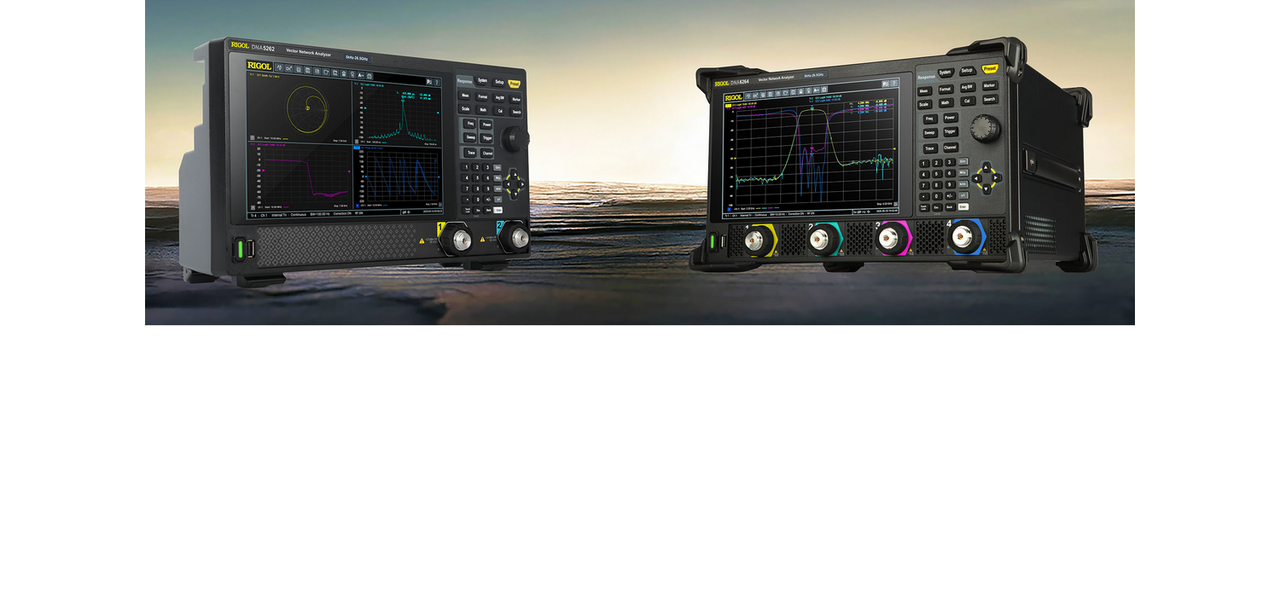

Spoločnosť RIGOL rozšírila svoju ponuku prístrojov pre RF a mikrovlnné merania o dva úplne nové rady obvodových analyzátorov DNA5000 a DNA6000.

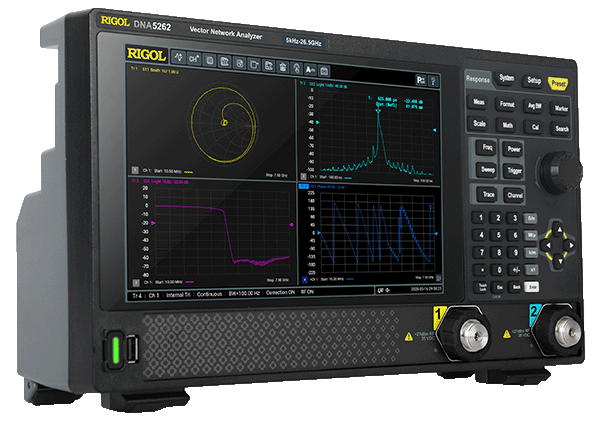

DNA5000

Rad DNA5000 predstavuje kompaktné a cenovo výhodné dvojportové obvodové analyzátory v prenosnom prevedení určené pre presné RF merania.

Hlavné technické parametre:

Frekvenčný rozsah: 5 kHz až 26,5 GHz (v závislosti od modelu)
2 porty
Vysoký dynamický rozsah až 127 dB (typ.)
Frekvenčné rozlíšenie 1 Hz
Šírka IF pásma 1 Hz až 10 MHz
Maximálny výstupný výkon až +10 dBm
Nízky šum 0,005 dB (typ.)
Podpora širokej škály kalibračných metód
10,1″ kapacitný dotykový displej, kompaktná a ľahká konštrukcia
Rozhranie LAN, USB, HDMI s podporou SCPI a Web Control

Medzi typické aplikácie patrí charakterizácia RF komponentov, testovanie káblov a antén či použitie pri výučbe budúcich inžinierov.

Prehľad modelov radu DNA5000

Model	Počet portov	Frekvenčný rozsah	Konektor
DNA5042	2	5 kHz – 4,5 GHz	N(f)
DNA5082	2	5 kHz – 8,5 GHz	N(f)
DNA5142	2	5 kHz – 14 GHz	N(f)
DNA5202	2	5 kHz – 20 GHz	3,5mm(m)
DNA5262	2	5 kHz – 26,5 GHz	3,5mm(m)

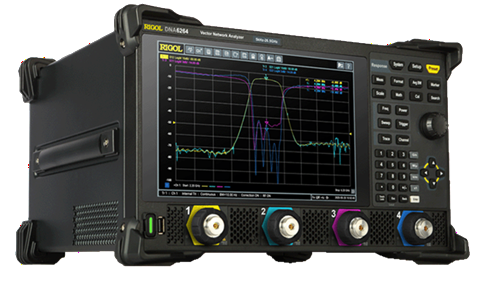

DNA6000

Rad DNA6000 je určený pre pokročilejšie aplikácie v oblasti RF a mikrovlnných technológií a ponúka 2portové a 4portové konfigurácie pre komplexné viacportové merania.

Hlavné technické parametre:

Frekvenčný rozsah: 5 kHz až 26,5 GHz
2portové a 4portové modely
Vysoký dynamický rozsah až 127 dB (typ.)
Frekvenčné rozlíšenie 1 Hz
Šírka pásma IF 1 Hz až 10 MHz
Maximálny výstupný výkon až +10 dBm
Veľmi nízky šum stopy 0,003 dB (typ.)
Podpora širokej škály kalibračných metód
Rozšírená konektivita: LAN, USB, HDMI, GPIB, Application I/O
Diaľkové ovládanie cez SCPI a Web Control

Rad DNA6000 je vhodný pre integráciu do automatických meracích systémov alebo pre testovanie viacportových zariadení.

Prehľad modelov radu DNA6000

Model	Počet portov	Frekvenčný rozsah	Konektor
DNA6082	2	5 kHz – 8,5 GHz	N(f)
DNA6084	4	5 kHz – 8,5 GHz	N(f)
DNA6142	2	5 kHz – 14 GHz	N(f)
DNA6144	4	5 kHz – 14 GHz	N(f)
DNA6202	2	5 kHz – 20 GHz	3,5mm(m)
DNA6204	4	5 kHz – 20 GHz	3,5mm(m)
DNA6262	2	5 kHz – 26,5 GHz	3,5mm(m)
DNA6264	4	5 kHz – 26,5 GHz	3,5mm(m)

K obvodovým analyzátorom je k dispozícii aj široká škála nevyhnutného príslušenstva ako sú precízne testovacie káble, adaptéry a kalibračné kity (mechanické aj elektronické).
