Vektorové obvodové analyzátory
Rigol DNA800

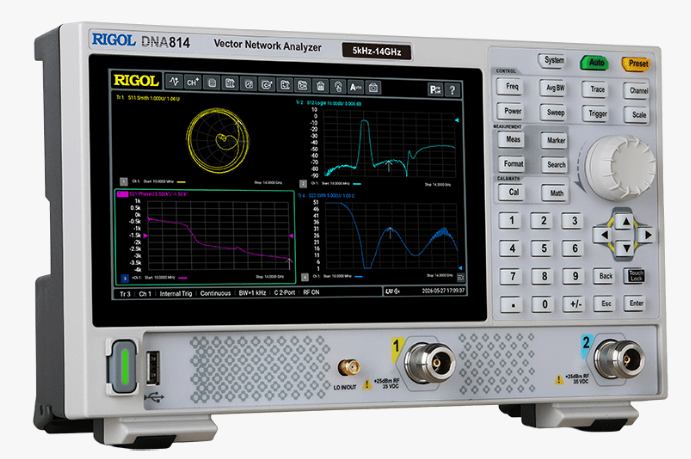

Vektorové obvodové analyzátory Rigol DNA800 sú kompaktné prenosné prístroje s dvojportovou architektúrou a frekvenčným rozsahom od 5 kHz do 14 GHz umožňujúce vykonávať komplexné meranie S-parametrov a impedancie. Vďaka typickému dynamickému rozsahu 115 dB, šírke pásma IF: 1 Hz až 10 MHz a šumu iba 0,005 dB rms sú ideálne na testovanie pasívnych súčiastok, filtrov, vedenia na doskách plošných spojov či káblov. Vďaka cene začínajúcej na 2.699,- EUR bez DPH si teraz môže dovoliť vlastný obvodový analyzátor skutočne každý RF inžinier.

Základné parametre

• Frekvenčný rozsah: 5 kHz – 4,5 / 8,5 / 14 GHz
• Dva porty s meraním S-parametrov (S11/S12/S21/S22) a impedancia
• Dynamický rozsah 115 dB (125 dB typ.)
• Šum 0,005 dB rms
• IF BW 1 Hz – 3 MHz

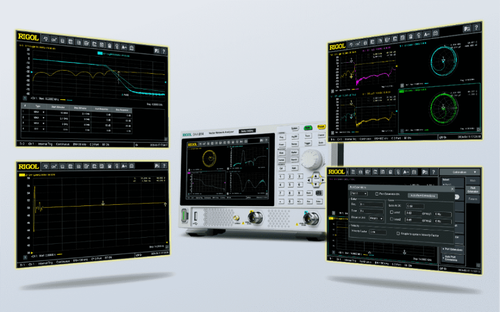

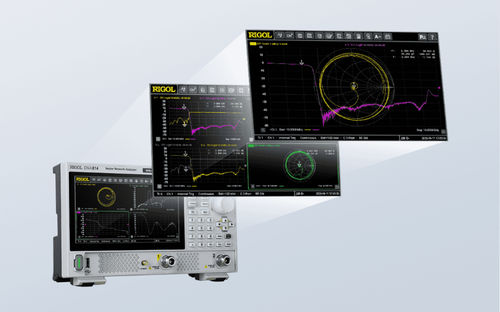

Pokročilé funkcie

• TDA (Time-Domain Analysis)
• DTF (Distance to Fault)
• Fixture de-embedding
• Mask Tests (Pass/Fail)

Široké možnosti kalibrácií

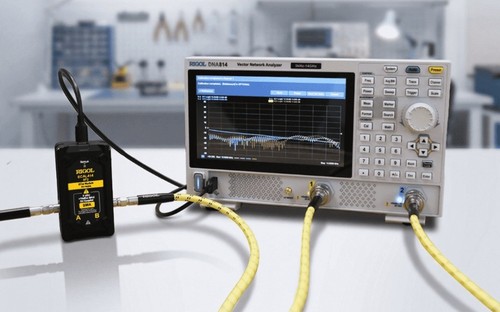

• Mechanické aj elektronické kalibračné kity
• Kalibračné metódy - (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Through

Kompaktné rozmery, bohatá konektivita

• Hmotnosť iba 1,9 kg
• Napájanie cez USB-C PD (ak použijete power banku môžete merať aj bez dostupnosti AC napájania)

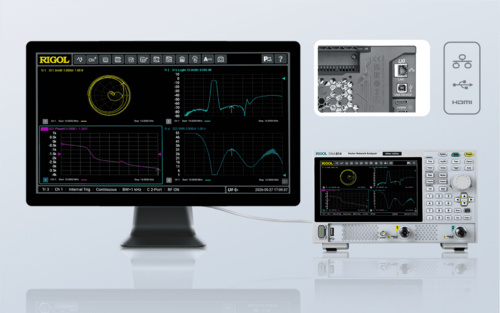

• HDMI rozhranie pre pripojenie externého monitora
• LAN a USB rozhranie pre vzdialené ovládanie (s podporou SCPI)

Modely a ceny

• DNA804 Vektorový obvodový analyzátor 5 kHz – 4,5 GHz … 2.699,- EUR
• DNA808 Vektorový obvodový analyzátor 5 kHz – 8,5 GHz … 4.699,- EUR
• DNA814 Vektorový obvodový analyzátor 5 kHz – 14 GHz … 7.699,- EUR

Všetky ceny sú uvedené bez DPH.
